高频筛设备九大原理特点
高频筛广泛适用于选矿、选煤、化工、制砖、食品、制药、制碱、化肥、造纸等行业中各种物料的干法、湿法筛分、分级、脱水。用于选矿厂磨矿分级流程中的细粒分级作业,在适当的给料浓度、给料粒度(-200目粒级含量)、以及需求筛下粒度与给料粒度之差小于30个百分点的条件下,筛分效率高达70%以上。由于筛分效率高,可大幅度降低循环负荷和筛上物中合格粒级含量,从而提高磨机的处理能力(一般可提高5~10个百分点)。筛分过程对筛下物粒度控制严格,消除过粗矿粒对精矿品位的不利影响;另外矿浆在筛面高频小振幅振荡作用下,有按密度分层的作用,高密度小颗粒易于沉降至筛面而透筛,因此可明显提高筛下物的品位。

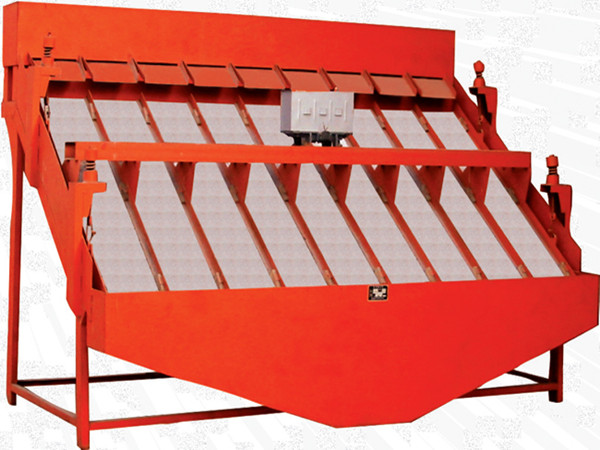

高频筛性能特点
1、筛机采用全新原理设计,是一种全新结构的 筛面振动筛分机械,一般采用尼龙或不锈钢筛板。
2、激振器通过传动机构驱动筛面作高频振动、筛箱静止。振动系统设计在近共振状态工作,整机经过减振支承,使地面基本不承受动载荷,筛机不需要制做基础,直接安装在坚实平整的地面上或普通钢结构平台即可正常工作。
3、筛面振动频率50Hz,振幅0~2毫米,振动强度为重力加速度的8~10倍,是一般机械振动筛振动强度的2~3倍。筛面不易堵孔,筛分效率高,处理能力大。特别适用于细粒粉体物料的筛分。分级粒度0.074~1mm。
4、筛面由三层不同的柔性筛网组成。底层钢丝绳芯聚氨酯网为支撑网,上面铺设丝径和网孔皆不相同的双层不锈钢丝编织复合网。复合网上层为工作网,与物料直接接触进行筛分工作,复合网下层为底网,用于分散受力和传递振动,以保证工作网的高筛分效率和延长使用寿命。筛网两端有挂钩,便于筛网装卸和调整张紧度。入料缓冲筛板使矿浆分散均布,避免直接冲击筛网造成损坏。
5、筛机安装角度方便可调,对选矿厂的湿法筛分安装倾角一般为25 ±2°。根据所需矿物粒度调整晒面倾角,倾角接近55°时,细度可达300目, 筛分效率可达75%左右。
6、筛机振动参数采用计算机调节控制,每个振动器的振动参数可单独调节设定。在控制上设置有瞬时强振功能,通过设定间断瞬时强振参数,定时清理筛面,以防堵孔。
7、振动传动系统采用优质弹性材料柔性连结,长期运转工作可靠;筛机为节能产品。单个激振器功率仅0.15kW,选矿常用2420型电磁高频筛,整机耗电功率不超过1.2kW/台。
8、筛箱侧板采用钢板整体折弯成型,既提升筛机整体刚度和工作可靠性,设备外形更为美观。
9、筛机可根据客户的不同需求配置不同型号的电控柜,以实现参数设定、远程集控、历史记录与故障报警等多种附加功能。
