滚筒筛新型设计结构优点
2017-03-10
Admin
已读
滚筒筛新型设计结构优点

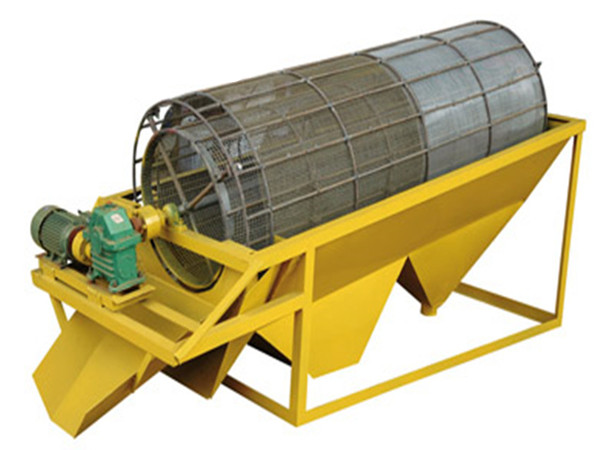

滚筒筛是一代新型的筛料设备，主要由进出料口、电机、减速机、机架、滚筒装置等组成， 滚筒筛广泛适用于粒度小于150mm以下各种固体物料的筛分，具有筛分效率高、噪音低、扬尘量小、使用寿命长、维修量小、检修方便等诸多特点，其筛分能力 为60吨/小时~1000吨/小时。目前以煤矿石、煤泥为主的燃料通常存在粘、湿、脏、杂等特点，输煤系统普通存在着筛分机堵塞、筛分效率低、破碎机磨损 大、能耗高等现象。滚筒筛因其独特的结构特点，完全有效地解决了其他型式筛分设备所存在的缺点，是筛分湿料，粘料 筛型。
滚筒筛工作原理：电 动机通过联轴器把减速机与滚筒装置连接在一起，驱动滚筒装置绕其轴线转动。滚筒筛是利用机械方法，有数片并列的筛条构成筛孔形成筛面。把物料放入滚筒装置 后，由于滚筒装置的倾斜与转动，使物料翻转滚动，通过不同网目的筛网对物料逐一筛出，卡在筛孔的物料也可被弹出，防止堵塞。
一、本机主要有电机、减速机、滚筒和防堵机构、机架等机构组成，整机倾斜布置。
二、电动机经减速机、通过滚筒轴带动筛机构绕其轴线转动。筛条与防堵机构链齿咬合从动旋转，当物料进入筛筒装置后，由于筛筒装置的倾角与转动，使合格物料(筛下产品)经筛孔排出，不合格物料(筛上物料)经滚筒末端排出。
三、筛筒装置通过机体密封，从而保证设备在工作中，有效防止粉尘外逸，杜绝粉尘污染。更换筛条时，只需将机体密封罩打开即可更换，操作方便。
滚筒筛性能优势
1.筛分效率高
因设备设有板式清筛机构，在筛分过程中，不管进入分离筛的物料多粘、多湿、多杂，通过清筛机与筛体的相对运动，永远堵塞不了筛网，从而提高了设备的筛分效率。
2.工作环境好
整个筛分机构均设计在密封防尘罩内， 消除了筛分过程中的粉尘飞扬现象，从而改善了工作环境。
3.设备噪音低
设备在运行中，物料与旋转筛网所产生的噪音完全由密封防尘罩隔离，使噪音无法传递到设备外部，从而降低了设备噪音。
3.使用寿命长
设备筛网是由若干个圆环状扁钢组成，规格为16mm×12mm，其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。
