煤泥烘干机各个主要组成部件
客户在选择煤泥烘干机的过程中，需要考虑的是整个干燥流程，不仅仅是一个烘干主机。任何物料的干燥系统都是由它的干燥主机和附属设备组成的，因此零部件的选用及配置状况，都是我们需要关心的。
详解煤泥烘干机主要组成部件及用途

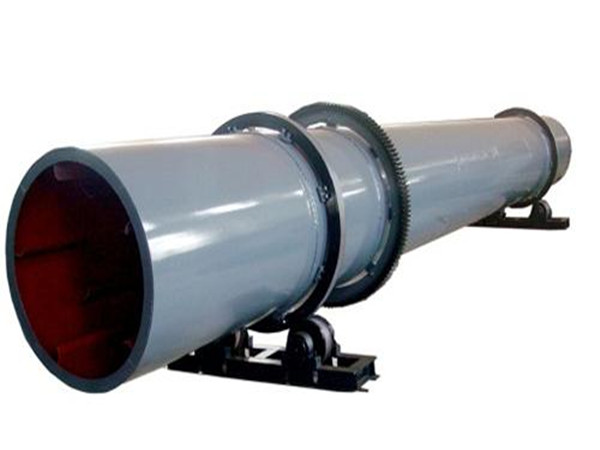

1、煤泥烘干机主机
烘干机主体材质采用Q345R板材，由于工艺的要求所用钢板 具有良好的冷弯和焊接性能，良好的塑性和韧性，高温短时强度或长期强度性能。
2、托 辊
每台烘干设备上有4个托辊，主要作用在于配合辊圈，让主体运转时减轻阻力，缓解齿轮、齿圈的压力。
3、托辊底座
作为烘干设备主要受力部分，所承受的压力非常巨大，一般选用国标45#槽钢，可以使底座上方的托辊和筒体更稳定。
4、轴承
一般滚筒烘干设备采用的是圆柱调心滚子轴承，稳定性好。
5、主动轴
传动座的主要部件，此部件需高韧性。
6、被动轴
托辊部分的主要部件，此部件需高韧性。
7、传动底座
主要是托起电机、减速机、小齿轮等部件的部件。
8、辊圈
主要作用是让煤泥烘干机主体运转时减轻阻力，缓解齿轮、齿圈的压力。
9、辊圈垫块
主要是调整煤泥烘干机辊圈和主体的同心度和偏差，具体大小要根据煤泥烘干机的重量计算承载。
10、弹簧板
采用65Mn弹簧钢板。
11、联轴器
为了保证煤泥烘干机的正常运转，减少电机和减速机的故障率。
12、大齿圈
齿底一般保持在齿的1.5-2倍左右，具体模数需要根据煤泥烘干机的主体重量和所需要烘干的物料比重来进行计算，这样才可以保证煤泥烘干机的 运转，避免出现断齿或断裂等现象。
14、减速机
可 快速的完成滚筒烘干设备工作任务。
15、三相异步电动机
转速在1400－1480转/分钟。
16、包箍
主要作用是使辊圈产生的力量平均传达到煤泥烘干机主体上的一个部件。
