恒泰分享三回程烘干机安装与调试的方法

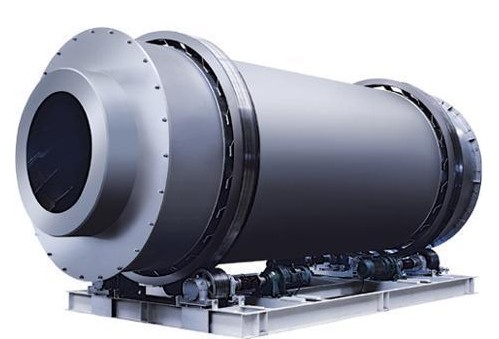

所谓三回程烘干机就是具有三层隔热效果并实现循环自保温结构体的 烘干机设备，是由三个筒体按照一定的数学关系合理镶嵌，有效地防止了热量的散发，其热值利用率可达95%以上，是目前热能利用率 高的一种工业烘干机。 主要优点在于比传统单筒式烘干机保热效果更好，本烘干机由内筒、中筒及外筒形成一个自保温循环结构体，工作效率更高，更节能，环保、稳定。
三回程烘干机安装与调试的方法：
1、烘干机的安装应严格按上装配图和基础图的要求规范施工，烘干机安装前，应对其零部件及其辅佐件 一律清查，清擦，清理干净完备齐全。
2、由于烘干机是长体大型设备，因此安装时应按此顺序和方法进行：
（一）划基础线：在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑 机座安装后不被遮盖。
（二）安装底座与拖轮：铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。
（三）安装筒体及滚圈：先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。
（四）安装大齿轮：安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格。
（五）安装小齿轮、减速机、电机：根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位置。
（六）安装齿轮罩：使其与齿轮的边缘距离匀称。
3、上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装复查，调试工作同步进行，以确保烘干机的安装质量。
