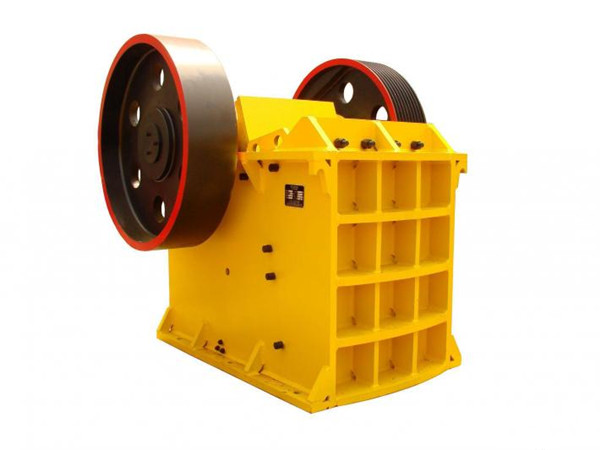

衬板是颚式破碎机传动装置中的主要磨损部件，对于衬板的磨损需要正确分析，才能找到合理的应对措施，有效降低维护成本。我们郑州颚式破碎机厂家就破碎机衬板磨损进行深入分析。

1、破碎受力分析

定鄂和动鄂的颚板应该齿峰对齿谷。在颚式破碎机工作过程中,大多数情况下物料为不规则形状，是点接触挤压引起的破碎，加上物料自带的重力给固定颚板和活动颚板带来连续的摩擦，产生摩擦力和切应力，动颚板在偏心轴的带动下对定颚板做往复摆动，挤压物料达到破碎的目的；由于受摩擦阻力的作用，物料沿两侧衬板滑下时的加速度必定小于重力加速度，并且承受物料进入时的冲击和磨削作用，给两侧的衬板带来摩擦磨损；同时动颚板又在垂直方向上有很大程度的上下运动，使物料与颚板之间产生相对滑动，使衬板承受挤压和物料的重力而造成衬板表面挤压形成的凹凸不平，以及由物料的切削形成的划痕。

这样，破碎时对物料除了有挤压作用外，还有切应力，物料比较容易破碎。在使用过程中可以针对具体情况想办法解决具体问题，防止磨损加剧、颚板松动、折断等情况，从而延长颚板的使用寿命，降低成本，提高工作效率。

2、材料的分析

颚式破碎机衬板中如果有杂物的存在，就会引起应力集中，这些夹杂物的边缘 易形成裂纹，从而降低材料的接触疲劳寿命。颚式破碎机衬板材料的组织状态、内部缺陷等对磨损也有重要的影响。组织成分的突变，晶粒细小、均匀，碳化物成球状且均匀分布，均有利于提高滚动接触疲劳寿命。

实践表明，适当降低衬板表面粗糙度是提高抗疲劳磨损能力的有效途径，衬板表面粗糙度要求的高低与衬板表面承受的接触应力有关，通常接触应力或衬板表面硬度高时，均对衬板表面粗糙度要求较低。

3、堵塞分析

在复摆颚式破碎机使用过程中，特别是在有较大破碎比时，物料的堵塞也相对严重，出现物料破碎困难或者无法破碎。在这种情况下，物料在颚板挤压下的瞬间滑动增加，衬板表面一次行的排矿受力点也不同于连续排矿点的受力，前者受力面积大于后者；堵塞后我们一般采用放炮排堵方法，此种方法易快，但给衬板带来的内部组织变化都是加剧衬板磨损原因之一，尤其是当衬板材料夹杂物多的情况下，经过巨大的破碎力，很容易造成衬板断裂现象。同时由于磨损产生，使得啮角进一步加大，堵塞更加严重，形成恶性循环。

4、给料设备安装分析

颚式破碎机主要担负的是破碎作业，既然是破碎作业就有给料设备，给料设备与破碎设备作业时紧密相扣，属上下工艺部署，共同完成给料、破碎作业。

经过现场设备布置安装分析，给料设备的安装角度、给料距离都和破碎机衬板过快磨损息息相关。当给料设备角度大给料距离高时，给料的速度曾大、缓冲能力减小、重力曾大、破碎腔堵塞次数曾加、衬板整体磨损面积增大、磨损加块；相反，角度、给料距离偏小时，给料的速度减小、缓冲能力增加、重力减小、破碎腔堵塞次数减少、衬板磨损面积减小、磨损时间相比缩短。

5、紧固方式分析

经过实践证明，衬板固定螺栓在运行中起着保护衬板的作用。在生产过程中，物料与衬板作用力很大，特别是连续作业或破碎硬度高、尺寸大的物料时，衬板螺栓容易被振动力松动使衬板下滑，脱落、折断或磨损。



    根据以上破碎机衬板磨损因素分析，减少或消除衬板过快磨损可以采用以下对策：

1、破碎腔型合理设计，减少衬板与矿石的受力程度；

2、控制招标环节材料质量的要求，生产工艺、到货验收、各项参数、降低衬板表面粗糙度提高疲劳磨损能力；

3、控制井下采掘、破碎原矿石的尺寸，计算合理偏心轴转速，避免破碎腔堵塞和放炮排堵给衬板带来的内部组织变化；

4、严控安装标准，结合现场合理布置安装；

5、受力大紧固件采用弹簧螺栓取代普通紧固件，由于弹簧被螺母压紧到一定程度后，能产生很强的防振效果，在振动时弹簧自动弥补分担破碎力，保证螺栓不至于松动，从而延长衬板的使用寿命。



    通过上述对颚式破碎机衬板磨损的分析，能够帮助用户正确掌握衬板磨损机理，从而采取更加合理 的应对措施，降低设备的维护成本。我们厂家也在积极研究新型耐磨材料以提高颚式破碎机性能，欢迎前来我公司咨询选购设备。
